Strömförsörjning LocoNet

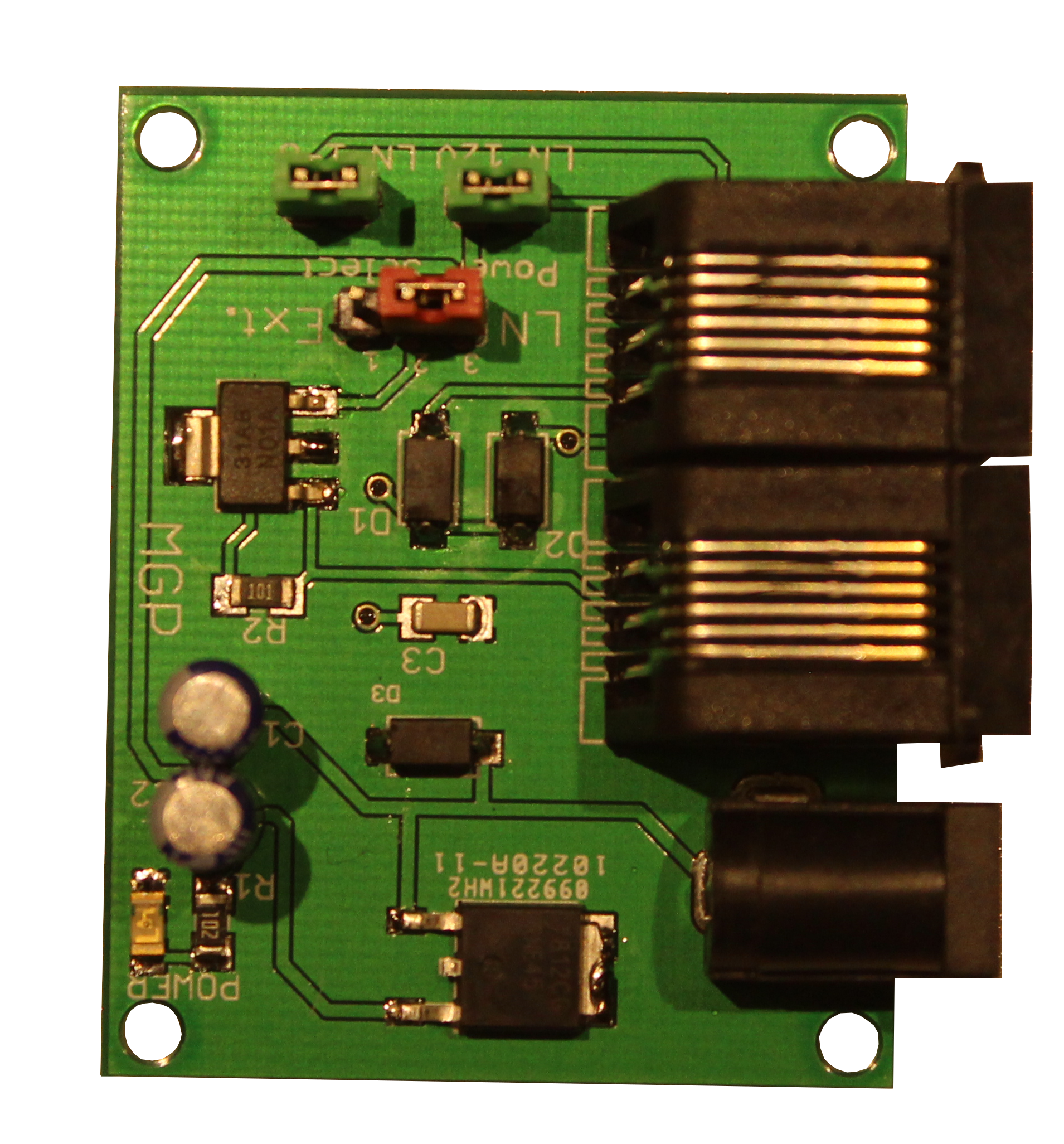

Om LocoNet används utan centralenhet behöver LocoNet strömförsörjas på annat sätt. Detta kort, sk. LocoNet-terminering, används då.
Ger om så önskas 12 volt på Railsync i LocoNet-kabeln.
Behöver spänningsaggregat på 12-15 volt, medföljer ej.
Inställningar av kortets byglingar
Kortet har tre byglar som kan ändras för olika önskade driftsfall.
Normal användning i MGPs system
Kortet matas med separat 12 volts spänning.
Kortet ger ut spänning på RailSync.
Byglar
"Power Select" - bygling på sida "Ext"
"LN 12V" - på plats
"LN 1-6" - på plats
Användning tillsammans med MGP Elkort
Med MGPs elkort så förses LocoNet Railsync med ström från dessa och detta kort behöver då ej egen strömförsörjning.
"Power Select" - bygling på sida "LN"
"LN 12V" - tas bort
"LN 1-6" - på plats
Special på extremt stora anläggningar vid modulkörningar
I vissa lägen kan strömmen på LocoNet-signalen behöva bättras på.
"Power Select" - bygling på sida "LN"
"LN 12V" - tas bort
"LN 1-6" - tas bort
