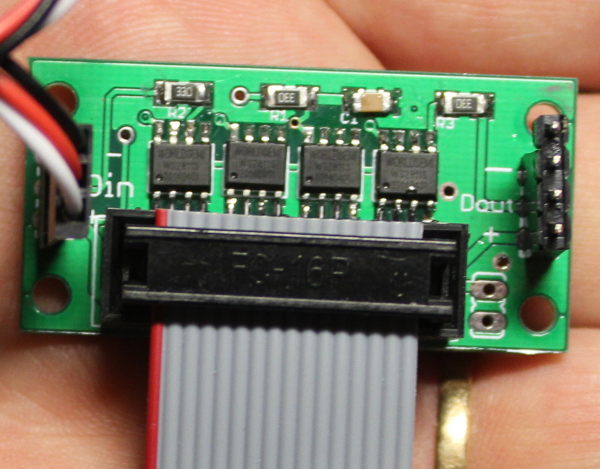

LED Drivkort 12

Drivkort för användning tillsammans med MGPs panel- och signal-dekodrar.

Drivkortet hanterar 12 standard lysdioder (LED). Lysdioderna kopplas in direkt på kortet (utan några motstånd) och ljusstyrkan styrs från dekodern.

Kan användas att driva t.ex. färdiga MJ-signaler, såsom JECOs svenska signaler. Signalerna skall ha gemensam + (common anod) och ev.motstånd på signalkablarna tas bort.

Flera kort kan anslutas efter varandra till samma dekoder.

Kortet ansluts till dekoder och till andra drivkort med servokabel( medföljer ej) och för anslutning till lysdioderna medföljer 50cm löstagbar bandkabel.
Kortet kan också beställas utan anslutningar och då väljs alternativet "lödanslutning" ovan.

 Här finns instruktion LED-kort.
