LED Drivkort 3

E-post

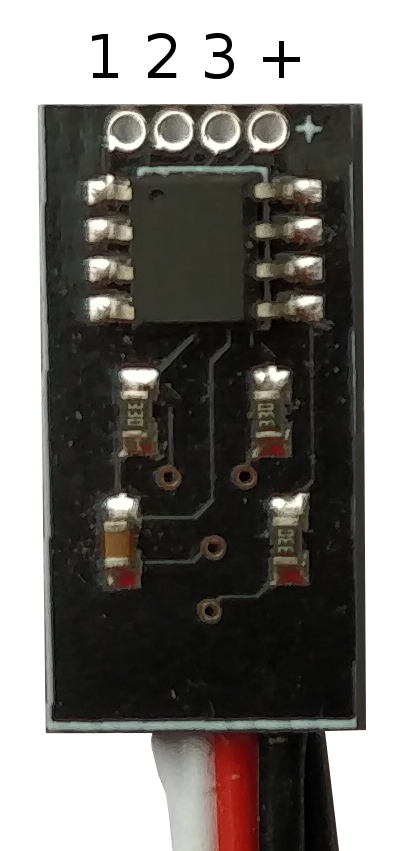

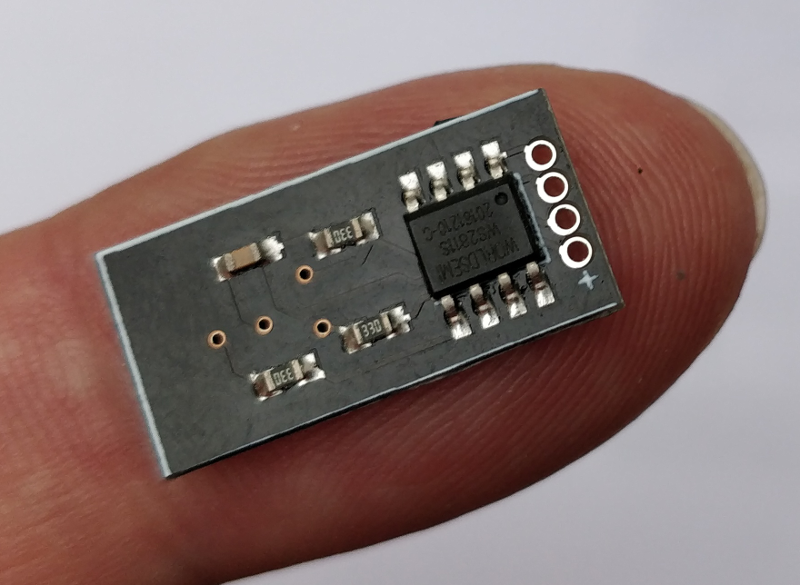

Drivkort för 3 standard LED

Pris 22,00 kr
Pris utan moms 17,60 kr
Alternativ
Beskrivning

Drivkort för användning tillsammans med MGPs panel- och signal-dekodrar.

Drivkortet hanterar 3 standard lysdioder (LED). Lysdioderna kopplas in direkt på kortet (utan några motstånd) och ljusstyrkan styrs från dekodern.

Kan användas att driva t.ex. färdiga MJ-signaler, såsom JECOs svenska signaler. Signalerna skall ha gemensam + (common anod) och ev.motstånd på signalkablarna tas bort.

Flera kort kan anslutas efter varandra till samma dekoder.

Kortet ansluts till dekoder och andra kort med servokabel. Servokontakterna sitter på 8 cm tråd. Lysdioderna löds till kortet.
Kortet kan också levereras helt utan anslutningar och då löder man själv dit önskade anslutningar. Välj "lödanslutning" om leverans utan anslutningar önskas.

Här finns instruktion LED-kort.

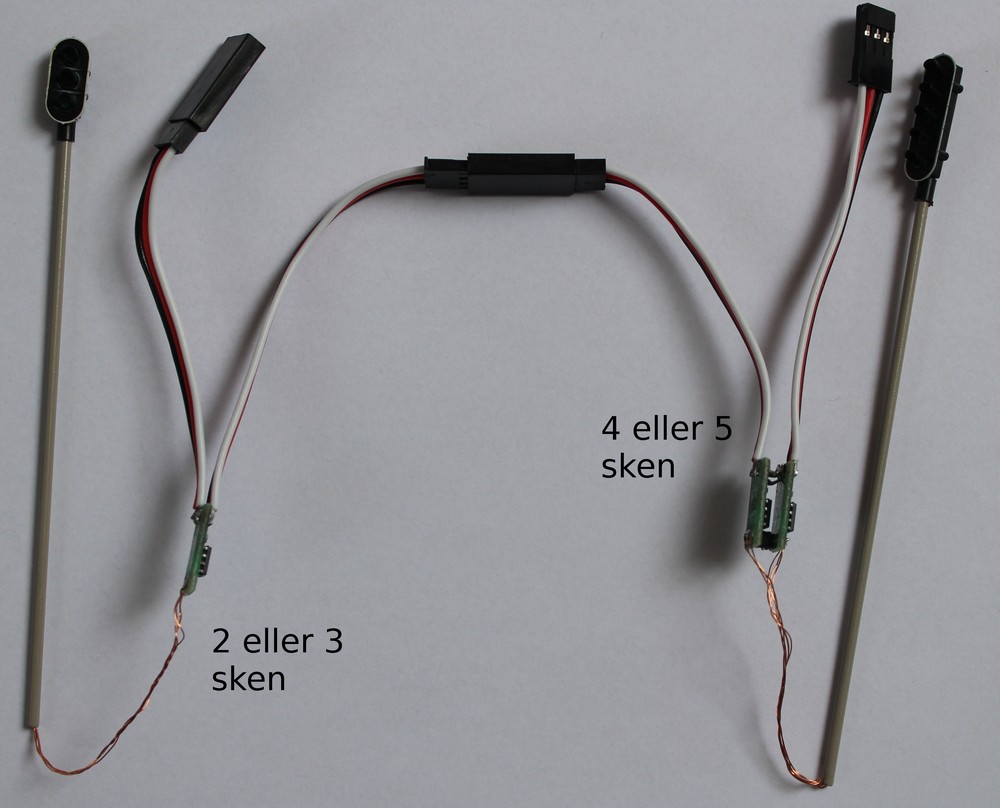

Exempel på anslutning med servokablar och enkelt kort eller med dubbelt i "sandwich":
LED 3 till signaler
