Signalschakt

Ett signalschakt för montering av signalen på banan.

Består av ett yttre fäste som fästs permanent i ett hål på banan.
Signalen monteras i det inre fästet och får ett lock på ovansidan.

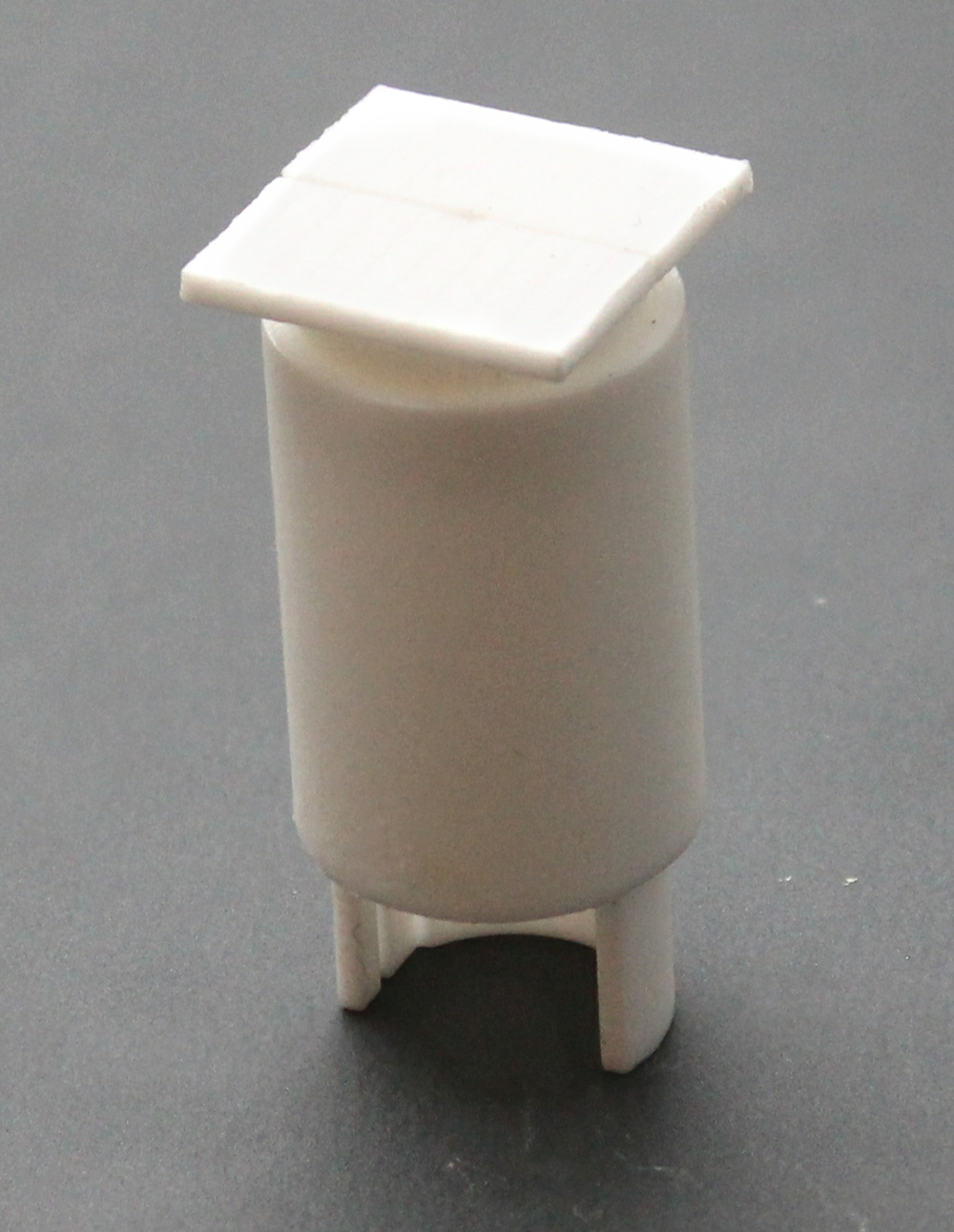

Det inre fästet kan sedan placeras ut i den permanenta yttre delen.
Ovansidan på locket behandlas på samma sätt som omgivningen (med grus/gräs etc).

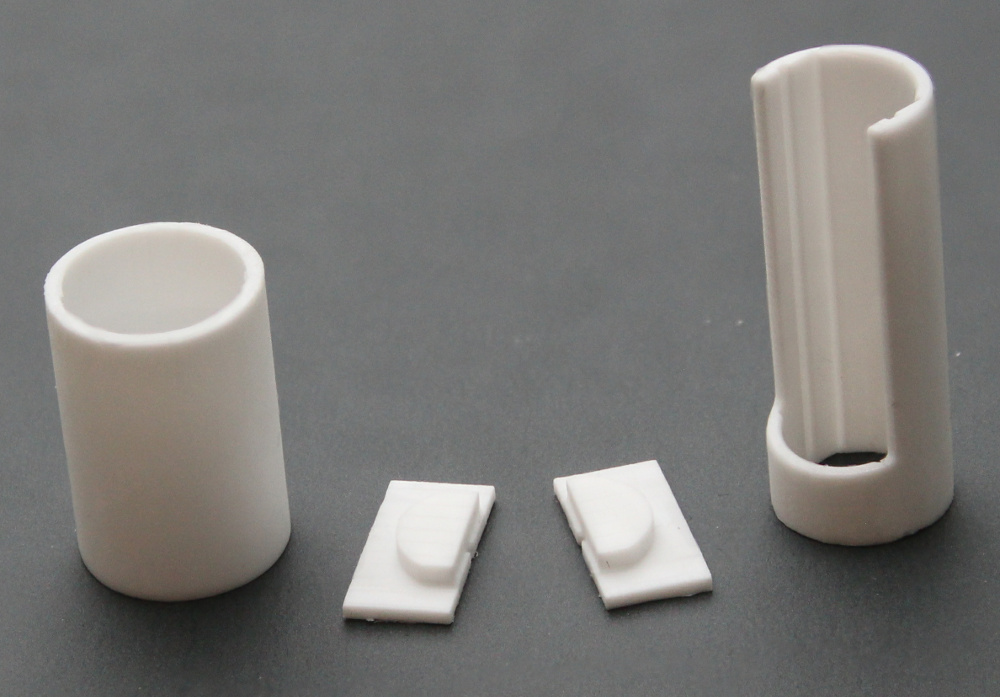

Paketet består av det yttre och inre fästet, samt ett tvådelat lock.

Det yttre fästet monteras i ett hål med diametern 14mm.
Även det fyrkantiga locket är 14mm.

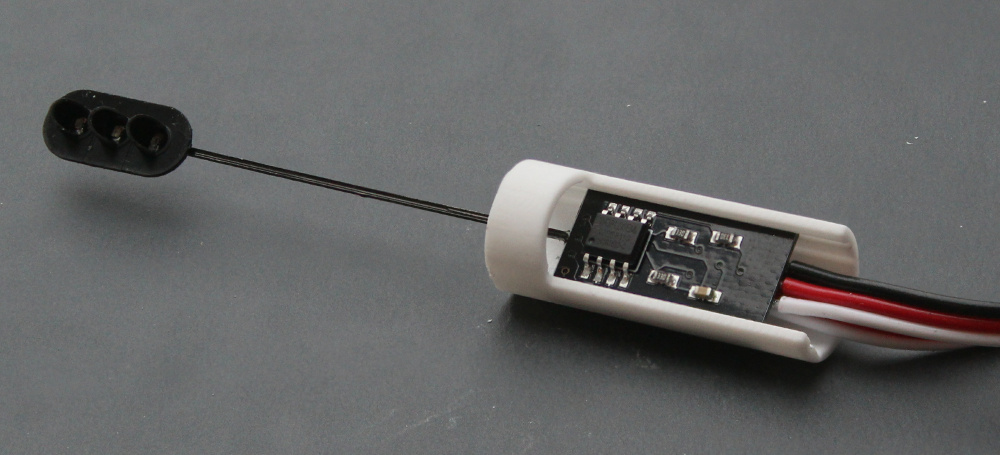

Det inre fästet har en slits passande för MGP's signaler (10mm).
Även de lösa signalkorten passar i fästet.

Mått:

Yttre rör:  diameter 14mm, längd 20mm
Inre rör: diameter 12mm, längd 30mm

Slits för ett kretskort i det inre röret, kortbredd 10mm.
Bredd för kortmontering i det inre röret utanför slits, kortbredd 9.2mm
